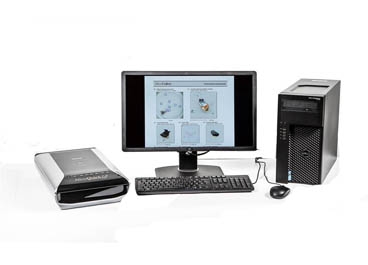

清洁度仪图片

清洁度仪

Microquick清洁度仪可用于检测表面粒子的大小、周长等,符合ISO 16323和VDA 19标准测试的要求

  • 型 号Microquick
  • 品 牌安捷莱【授权证书】
  • 产 地 德国
  • 外形尺寸无说明
  • 适用行业
  • 产品特点
    Microquick清洁度仪适用于粉尘颗粒和微小颗粒物质的扫描和检测。

清洁度仪产品详情 Details

  清洁度仪符合标准:

  VDA-19 、ISO-16232

  清洁度仪产品优势:

  简便的清洁度测试

  短短几分钟即可完成在过滤膜上的粒子分析,

  免维护,低成本投资

  清洁度仪测试步骤:

步骤1:过滤膜扫描

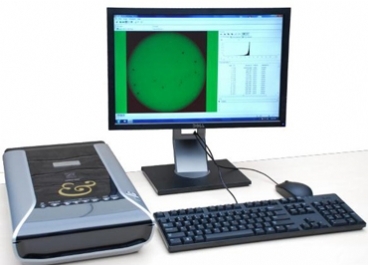

清洁度仪扫描

首先,过滤膜的高分辨率扫描完整图像会存储在硬盘里。在每次扫描开始时,扫描仪会自动校准,这保证了高重现性的亮度和对比度,不受LED亮度变化的影响。

步骤2:粒度测量

扫描图像处理

扫描的图像通过灰度值阈值的二进制转化为黑白格式。在二进制图像中,粒子的大小被自动检测。每个粒子的长度,宽度,拉长的长度,面积,周长等都会自动计算出来。

步骤3:生成报告

扫描报告

由MicroReporter生成的清洁度测量报告直接显示在Microsoft Excel®。语言种类可以在英语和德语之间进行切换。十个最大的粒子会显示在一个图片库的页面。此外,还可以生成趋势分析和审核报告。

清洁度仪产品配套:

  戴尔的Windows®个人电脑,预装正版Microsoft Excel®。

  高分辨率的平板扫描仪,带专用过滤膜支架和光学过滤器,LED照明。

  软件:扫描过滤膜并自动进行粒子分析。

  Microreporter:样品的清洁度报告工具(英文、德文可选),包括MicroGallery微颗粒图片库,MicroAnalysis分析报告和MicroTrend趋势报告。

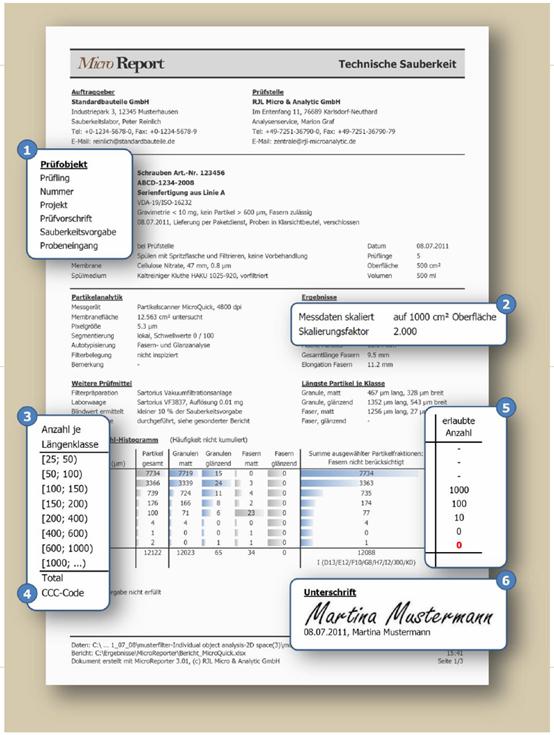

  清洁度仪报告:

  1. 可自定义的的客户方数据,测试对象,检测授权,被测样品,前期准备等

  2. 样品表面结果的比例,体积或测试样本数量

  3. ISO/ VDA尺寸类型或用户自定义

  4. 样品的清洁度代码(CCC认证)

  5. 与相应的清洁度要求进行比较

  6. 可抽入检查员的电子签名

测试报告

  清洁度仪图像库:

  ·最大的十个粒子的图像库

  ·位置标签在过滤器上,以简化显微镜的重新定位

  ·单独分析和评级颗粒子

测试结果一测试结果二测试结果三
测试结果四

  数据分析:

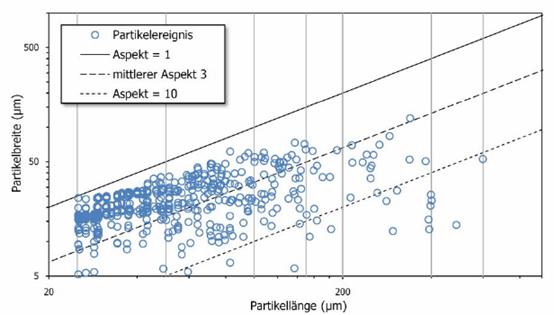

  ·纵横线的长度宽度图(见图)

  ·长度-面积直方图

  ·趋势和提取曲线

测试曲线

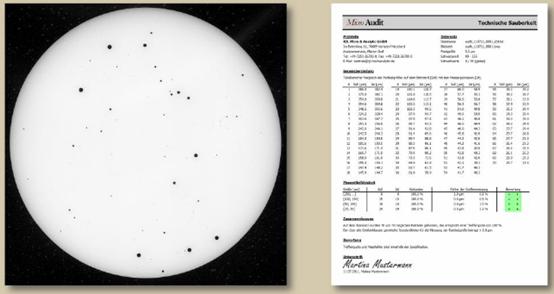

  清洁度仪审计工具:

  ·用户自行根据颗粒标准件(已包含在标准配置中)进行仪器校准

  清洁度仪审计报告

审计报告

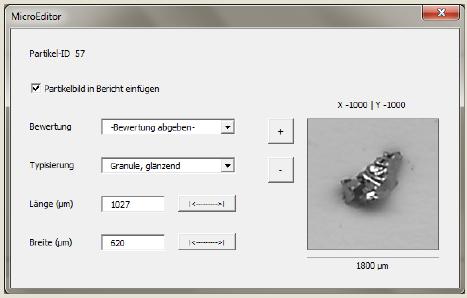

  分析软件-MicroEditor(软件)

  后处理的结果:分离,调整大小和重新打印粒子

分析软件

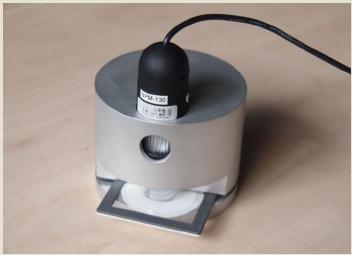

  MicroMag 200x:

  用于过滤片的微型显微镜

  简单重新定位粒子

微型显微镜

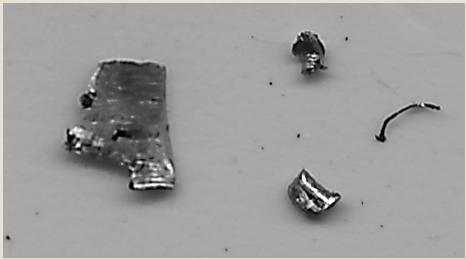

  MicroGloss:

  金属反射粒子的自动化检测

金属检测

  测量:

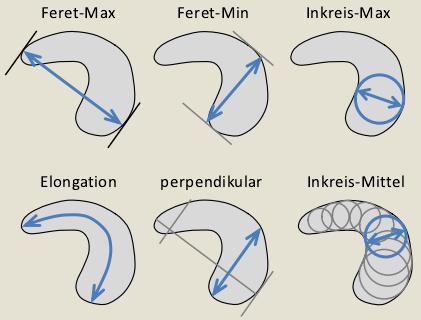

  符合各工业标准的长度和宽度多重测量

各种应用场合
