涂膜硬度的测定方法-仪器法

本方法适用于涂膜硬度的测定,是采用已知硬度标号的铅笔刮划涂膜硬度的测定方法。

1.原理

通过采用铅笔硬度试验仪,用一组已知硬度的铅笔测定涂膜表面的相对硬度。

2.仪器和材料

(1)铅笔硬度试验仪  有台式及便捷式。便携式为机械小推车,其两侧带有两个滑轮的金属基座可在试样上自由移动,基座中间有一呈45°角度的圆孔和一个固定铅笔用的固定夹,可使铅笔以45°角与水平面固定,该仪器自重应确保在笔尖处水平方向上的受力为(7.5±0.1)N;

(2)中华牌高级绘图铅笔  其标号为9H、8H、7H、6H、5H、4H、3H、2H、H、F、HB、B、2B、3B、4B、5B、6B,其中9H最硬,6B最软,由9H到6B硬度递减;

(3)400#水砂纸;

(4)削笔刀;

(5)长城牌高级绘图橡皮。

3.测定方法

(1)先用削笔刀将铅笔削去木杆部分,使铅芯呈圆柱形露出约3mm(不可削伤笔芯),然后使铅芯垂直在400#水砂纸上画圆圈,慢慢地研磨,直至铅笔尖端磨成平整、边缘锐利为止(边缘不得有破碎或缺口)。

(2)将样板涂膜面向上水平放在试验机的放置台上,固定样板,固定铅笔,使铅芯与试验机重物通过重心的垂直线成45°夹角。

(3)调节平衡重锤,使样板上加载的铅笔荷重处于不正不负的状态。在重物放置架上加(1.00±0.05)kg的重物,放松固定螺丝,慢慢使铅笔芯的尖端接触到涂漆面上。

(4)恒速地摇动手轮,使样板以0.5mm/s的移动速度向着铅笔芯反方向水平划出约3mm的划痕。变动位置,刮划五道,每道刮划前应将铅笔芯旋转180°再用或重新磨平后使用。

(5)使用便携式铅笔硬度计,则将小推车放置于样板上,将处理好的铅笔放入小推车中固定,使铅笔笔尖与试样表面接触。恒速地推动小推车,使其在样板上进行的行程为6.5mm。

4.结果表示

        铅笔硬度的结果分为擦伤和刮破两种。擦伤为用铅笔刮划漆膜时,漆膜上有划痕但不伤及底材;刮破为铅笔将漆膜划破,露出底材。

判断时以五道划痕中出现两道以上(含两道)有破坏,则下一级硬度标号的铅笔,直至出现五道中未满两道破坏的铅笔为止,以该铅笔的硬度标号作为漆膜的硬度。

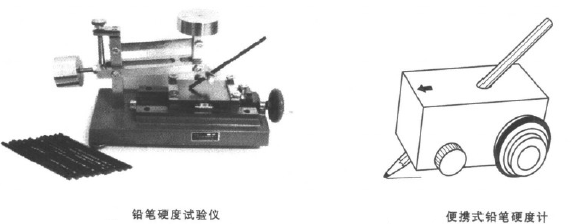

附:铅笔硬度仪实物图

铅笔硬度仪图
