咨询热线

0757-83808008
首页 > 解决方案 > 详细内容
涂层缩孔现象分析

 涂料缩孔简介

缩孔又称陷穴,是指涂膜上出现圆形小坑的弊病。涂料施工后,湿膜在流平过程中出现回缩,干燥后留下若干大小不等、分布各异的缩孔。这是因为湿膜上下部分表面张力不同,流平性不良所致。可采取加入适宜的流平助剂或低表面张力溶剂来解决。

涂料缩孔的产生原因

涂料缩孔的产生原因

图涂料缩孔产生的主要原因

如图所示,涂膜从低表面张力点流到高表面张力点形成缩孔,一般低表面张力点可以是加工过程中的灰尘、油滴等,也可能是未被充分润湿的粉料。

为了减少缩孔的影响,使用低表面张力的润湿剂能够有效的润湿,并且很好的分散引起缩孔的颗粒。

导致涂料缩孔的可能因素

1、涂装前处理脱脂不良或者清洗后又被油污、尘埃污染。

2、槽液的颜基比失调,颜料含量低的易产生缩孔。

3、补给涂料中树脂溶解不良,中和不好也有可能。

4、涂装环境差(包括烘炉),空气中含有油雾,漆雾或含有机硅物质等污染被涂物或湿涂膜。

涂料缩孔表面张力解决方案

有时候,表面张力不一定是越低越好,底涂要比中涂、面涂的表面张力稍高一些。各涂层、油墨层之间需互相配合好。您可以使用SITA的表面张力仪测出整条动态表面张力曲线,有针对性的找出问题来调节配方,快速高效。即使是出现边角润湿、泡沫过多等问题时,可以利用表面张力仪马上找出是否与表面张力相关。

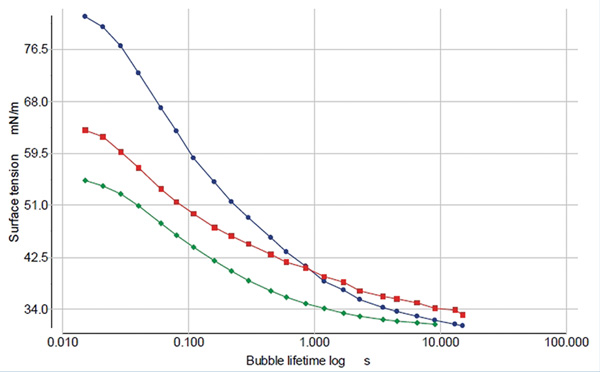

涂料缩孔与表面张力变化的关系

◇蓝色配方

在实际使用中出现缩孔,其动态表面张力较高。

◇红色配方

偶尔出现少量缩孔,仍需继续改进。

◇绿色配方

在实际使用中无缩孔,其动态表面张力相对最低。

涂料橘皮、缩孔相关技术资讯

涂料橘皮、缩孔与表面张力的关系

相关仪器设备

表面张力仪

表面张力仪
